圖1-4預埋槽道詳圖中軸線編號

1.2.2預埋槽道索引符號和詳圖符號

為方便預埋槽道施工時査閱圖紙，將施工圖中無法表達清楚的某一部位或某一構件用較大的比例放大例出，這種放大后的圖就稱為詳圖。詳圖的位置、編號、所在的圖紙編號等，常常用索引符號注明。

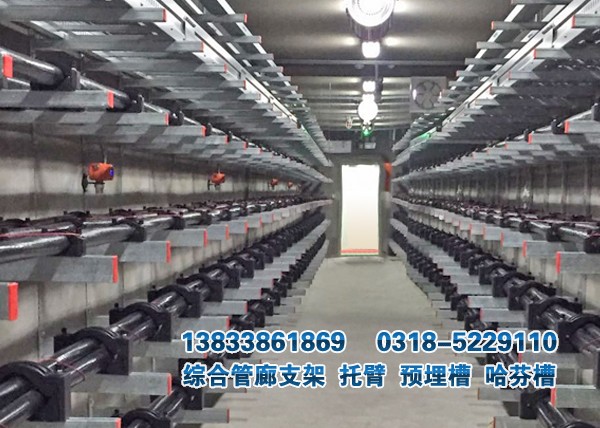

管廊用預埋槽道

1. 預埋槽道索引符號

(1) 索引符號的表示。索引符號由直徑為10mm的圓和其水平直徑組成，圓及其水平直徑均應以細實線繪制。引出線對準圓心，圓內過圓心水平線。

(2) 預埋槽道索引符號的編號。索引符號的圖中，上半圖中用阿拉伯?dāng)?shù)字注明該詳圖的編號，下半圓中用阿拉伯?dāng)?shù)字注明該詳圖所在圖紙的圖紙?zhí)枺鐖D1-5 (a)所 示。如詳圖與被索引的圖紙在同一張圖紙內，則在下半圓中一水平細實線，如圖1-5 (b)所示。當索引的詳圖采用標準圖，應在索引符號水平直徑的延長線上加注該標準圖冊的編號，如圖1-5 (c)所示。

(3) 剖切詳圖的索引。當索引符號用于索引剖面詳圖時，應在被剖切的預埋槽道部位繪制剖切位置線，引出線所在的一側表示剖切后的投影方向，如圖1-6 U)、（b)、 (c)所示分別表示向下、向上和向左投射引出線 (b) (c)圖1-5索引符號
